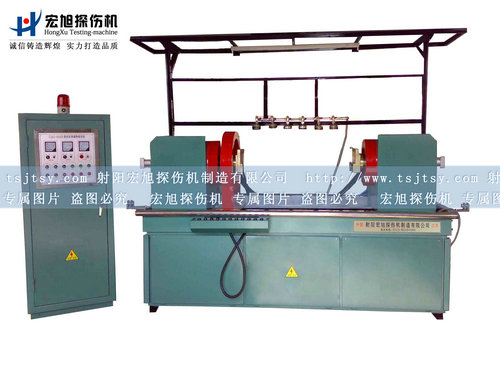

| CDG-6000熒光磁粉探傷機 | 熒光磁粉探傷機 | 磁粉探傷機 |
本探傷機針對1米5以?xún)?nèi)的長軸、如凸輪軸、曲軸等零件進行表面及近表面無損檢測。對于長度超過700mm的零件，通過輔助移動式磁化線圈伸出，可達到一次性復合磁化的目的，效率高，檢測靈敏度高。
一、設備型號及名稱：
CDG---6000型微機控制熒光磁粉探傷機
二、設計制造及驗收標準：
采用國家JB/T8290—1998《磁粉探傷機》標準及德國DIN國際先進標準。
三、磁化原理及設備性能
該磁粉探傷機為微機控制半自動磁粉探傷設備，它以小型工業可編程序控制器（PLC）為核心對系統的夾緊、旋轉、噴灑磁懸液、磁化、退磁、松開等機械程序動作進行控制，能按規定程序完成除上料、觀察以外的全部探傷過程，既可自動操作，又可手動單步操作。
該磁粉探傷機磁化電源主電路采用可控硅無節調壓電路，低電壓、大電流輸出。利用三相互成120°相位差的交流電源，施加于被探工件上，周向采用外加法、縱向采用線圈法對工件進行復合磁化，使磁力線旋轉。從而一次探傷可檢查工件表面和近表面因鍛壓、淬火、研磨、疲勞而引起的裂痕及夾渣等細微的缺陷。并可對工件分別進行單路和復合磁化，磁化電流分別可調，具有噪音小、性能可靠的優點，并帶有斷電相位控制功能、同時PLC工作程序還可根椐探傷需要自行改變。
四、主要技術參數：
周向磁化電流：AC 0-6000A（有效值）連續可調,帶斷電相位控制；
縱向磁化磁勢：AC 0-20000AT（有效值）連續可調,帶斷電相位控制；
磁化原理：周向通電法、縱向線圈法；
磁化方式：?jiǎn)沃芟虼呕?、單縱向磁化、復合磁化；
電極間距：0-1500mm；
夾緊行程：50 mm；
夾緊方式：氣動夾緊，氣壓0.4—0.8Mpa可調，（氣源用戶自備）；
固定線圈：內徑250mm
線圈內徑：450mm（）
退磁方式：自動退磁6000--0；
退磁效果：退磁后工件上剩磁小于160A/m（2GS）；
探傷靈敏度：按中華人民共和國機械行業標準JB/T6065—92《磁粉探傷用標準試片規定，工件表面用 A型2號試片貼面，清晰顯示；
紫外線強度：距工件380mm處,照度大于或等800uW/cm2；
觀察轉動速度：每分鐘5—10轉；
電源：三相四線，380V±10%，50HZ。
