| 產品名稱 | 產品型號 | 產品規格 |
| 球頭銷專用熒光磁粉探傷機 | HCDG-2000 | 熒光、二工位流水線 |

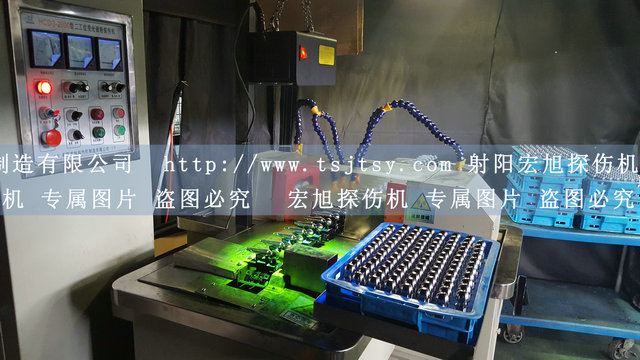

概述
球頭銷又稱為球鉸鏈、球接頭，是確保汽車行駛平穩舒適，操縱靈活的關鍵性部件。在2006年全國道路交通事故統計分析中得出，約20%到28%的交通事故與球頭銷的質量好壞有直接或間接的關系。球頭銷的制作成形工藝以精密冷鍛為主。在生產過程需要配套磁粉探傷機作無損檢測，以確保質量安全。
功能特點
1、磁粉探傷機可檢測，直徑16-35mm，長度40-90mm范圍內的球頭銷鐵磁性零部件。能發現零部件表面及近表面因機加工和疲勞而引起的裂痕等細微缺陷。
2、本磁粉探傷機按一人操作設計，將上料位加長增加工位，檢測位縮短，便于一人操作時，一次性放置多只再檢測。
3、磁粉探傷機通過可編程邏輯控制器PLC（標配品牌：歐姆龍）對設備除上下料外的輸送、定位、夾緊、噴灑磁懸液、周縱向復合磁化、松夾等工序進行自動控制。
4、磁粉探傷機采用直接通電法對二支零部件分別進行周向磁化檢測縱向裂紋，磁化線圈對二支零部件的周向裂紋同時進行縱向磁化檢測。
（二工位設計，一次性周縱向復合磁化，可一次性檢測二支零部件快速高效。針對16到39mm直徑的零部件，設計專用托架，無需針對各種直徑調整中心高，省時省力。
5、輸送線配備內置觀察臺且配有工件托盤架，便于對磁化后的零部件進行觀察后順手放置入工件盒中。（內置觀察臺更易于磁懸液回收再利用）
6、磁粉探傷機配套專用于球頭銷整盒退磁的輸送式退磁機，可將磁化檢測后的球頭銷通過退磁機批量退磁。
7、磁懸液自動噴淋裝置配置Y型萬向噴管，確保對球頭銷全方位的噴淋磁懸液，流量、噴淋方向均可自由調節。
8、磁化位整體采用透明檔液板遮罩，既確保磁懸液不會飛濺出磁粉探傷機，又不遮擋視線，可隨時對磁化位進行觀察。
9、輸送裝置整體可傾斜設計，可針對球頭銷進行水平調節，確保球頭銷能夠被磁化電極的夾緊。
10、設備主機除輸送裝置外四面均配有可開啟的活動罩板及門，既提高設備美觀、清潔性又便于對設備的維護檢修。
11、觀察光源采用我公司產的LEDUV365高強度紫外燈（距工件表面380mm處照度達到5000μW/cm2），可提高對球頭銷磁痕觀察的清晰度，減輕檢測者眼部疲勞。
12、紫外燈通過鏈條吊裝于磁化工位上方，可上下調節高度。
注明：1、采用配套的高強度LED紫外燈后，當白光光照度不強時無需拉上遮光布簾，檢測環境更舒服。
技術參數
|
序號 |
名稱 |
說明 |
|
1 |
輸入電源 |
380V 50HZ 二相四線 60A（瞬時2S） |
|
2 |
氣源氣壓 |
0.4--0.8MPa （用戶自備空氣壓縮機） |
|
3 |
輸出電流 |
周向：0─2000A（連續可調，帶斷電相位控制） |
|
縱向：0─12000AT（連續可調，帶斷電相位控制） | ||
|
4 |
磁化方式 |
周向磁化2只工件分別通電、縱向磁化、復合磁化； |
|
周向采用通電法，縱向采用磁軛線圈法 | ||
|
5 |
輸送式 |
用鏈條與V型工件支承機構組合，減速機作動力輸送，接近開關定位 |
|
6 |
操作方式 |
自動控制和手動操作 |
|
7 |
極間距 |
70-100mm手輪調節 極間距：是指兩電極夾具之間距離 |
|
8 |
夾緊方式 |
多氣缸夾緊（氣源用戶自備） |
|
9 |
暫載率 |
20% |
|
10 |
退磁效果 |
Br≤0.3mT（衰減式退磁） |
|
11 |
靈敏度 |
按《中華人民共和國機械行業標準JB/T6065—92》磁粉探傷用標準試片規定，A型試片30/100在工件的任意方位顯示清晰。 |
|
12 |
紫外線強度 |
高強度紫外燈，距工件表面380mm處不小于5000μw/cm2； |
|
13 |
照明燈 |
無 |
|
13 |
排風扇 |
無 |
面板功能介紹
結構示意圖
