| 移動式交直流磁粉探傷儀 | CYD-5000 | 430(寬)×700(高)×740(深)mm(不含手把) |
概述
CYD-5000型交直流磁粉探傷儀是宏旭探傷機制造有限公司研制的一款移動式磁粉探傷儀，主要針對的是多用途多場合的磁粉探傷及退磁操作，有交流和直流兩種磁化電流可選擇，有支桿探頭和O型線圈兩種磁化附件可選擇，可按需選擇剩磁法或外加法探傷。
設備功能
1、針對各類鐵磁性零件進行磁粉探傷；
2、有交流、直流磁化方式可供選擇，且都帶斷電相位控制；
3、有外加法、剩磁法探傷方式可供選擇；
4、標配支桿探頭進行接觸式探傷，選配O型線圈進行非接觸式探傷，且支桿探頭上自帶外接按鈕開關；
5、設備的O型線圈具有遠離法退磁功能，可滿足軸類工件的激磁及退磁需要；
6、帶外接腳踏開關控制功能；
7、設備適合大型軸類、棒類、大件鑄件，對大尺寸零件分段局部磁化；
8、儀器利用調整可控硅導通角的大小來調整磁化、退磁電流的大小， 避免了用調壓變壓器調整大電流易燒壞變壓器；
設備特點
1、滾輪+手推把手的移動式設計；
2、儀器外殼表面均采用噴塑處理，耐熱耐腐蝕，易于清潔；
3、儀器采用可控硅作無觸點開關，噪音小、壽命長、操作簡單方便、適用性強、工作穩定；
操作過程
該交直流磁粉探傷儀為兩人操作設備，一人兩手分別握緊支桿探頭，將其接觸被測工件表面（大型工件采用分段式探傷），另一人均勻噴灑磁懸液至工件表面，觀察缺陷磁痕顯示，判斷缺陷。整體過程迅速、可操作性強。
設備組成
該交直流磁粉探傷儀組成：
1、優質電源變壓器，為交直流磁化提供低壓大電流，設計余量大；
2、緊湊式面板，自帶交流電流顯示、直流電流顯示、電源電壓顯示、工作狀態指示、磁化電流調節、鑰匙保護開關等；
3、交流、直流、公共端間距合適，便于采用螺柱固定夾緊接觸點，防止出現連接線接觸不良的情況；
4、工業級滾輪，耐磨、承重大；

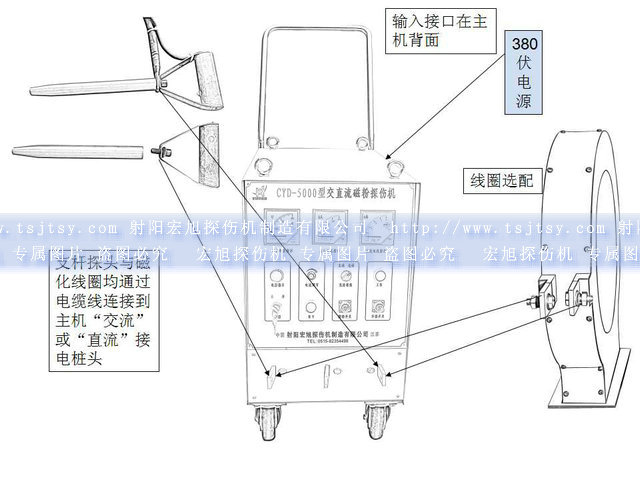

5、外接按鈕式支桿探頭，配兩根120mm2連接線，長度調節方便，可檢測工件局限性低；
分段探傷
移動式設計，運輸移動方便，解決磁粉探傷機不適用超長大型工件的分段探傷的問題，適用于小批量非密集式磁粉探傷的場合。
安全性好
該交直流磁粉探傷儀的輸出電壓低于36V，不會對人體構成電的傷害。設備電氣布線合理、元器件選型余量大，均為知名品牌。機械結構設計合理，焊接工藝嚴格，原材料優質且加厚選型?？蚣懿捎脟娝芴幚?，美觀耐腐蝕耐用。
主要技術指標
|
序號 |
技術指標 |
技術參數 |
|
1、 |
電源 |
380V(兩相二線)±10%，50Hz； |
|
2、 |
工作電流 |
瞬時電流最大約130A |
|
3、 |
交流磁化電流 |
交流0-5000A（有效值0~3000A）連續可調，短時斷續通電，帶斷電相位控制； |
|
4、 |
直流磁化電流 |
半波直流0-2500A連續可調，帶斷電相位控制； |
|
5、 |
交流退磁電流 |
交流退磁電流5000A～0（有效值3500A~0）連續可調，退磁時間<5s，隨電流減小而縮短； |
|
6、 |
直流退磁電流 |
半波直流退磁電流2500A～0連續可調，退磁時間<5s，隨電流減小而縮短； |
|
7、 |
輸出負載 |
2×180mm2銅芯軟電纜3m； |
|
8、 |
外形尺寸： |
430(寬)×700(高)×740(深)mm；(不含手把)； |
|
9、 |
剩磁穩定度 |
不超過±5%； |
|
10、 |
重量： |
約145公斤 |
|
11、 |
退磁方式 |
遠離法退磁 |
|
12、 |
退磁效果 |
Br≤0.3mT（3GS） |
|
13、 |
靈敏度 |
國家A型標準試片顯示清晰 |
