| 產品名稱 | 產品型號 | 產品規格 |
| 滿足CE標準新型輸送遠離式退磁機 | HCTD-250 | 臺 |
概述：
HCTD-250型輸送遠離式退磁機，專用于鐵磁性材質制成的精密零件剩磁批量消去磁的專用設備。
該機的設計制造滿足機械工業部行業磁粉探傷機《JB/T8290-2011》標準、行業《HB/Z72-98》標準、JB/T 10654-2006《脫磁器》國家標準。同時亦嚴格按照歐盟CE安全標準進行設計制造。
設備特點：
2、本機在電路上設計有多重安全防護機制，確保每一步操作均能保護操作者的安全。退磁線圈具有獨立開關。
3、本機的機械運動部件均具有必要的安全措施，確保操作人員在無意中操作亦可保證安全。
4、本機的具有變頻調速功能，輸送速度可在0-15米/分鐘之間無極調速。

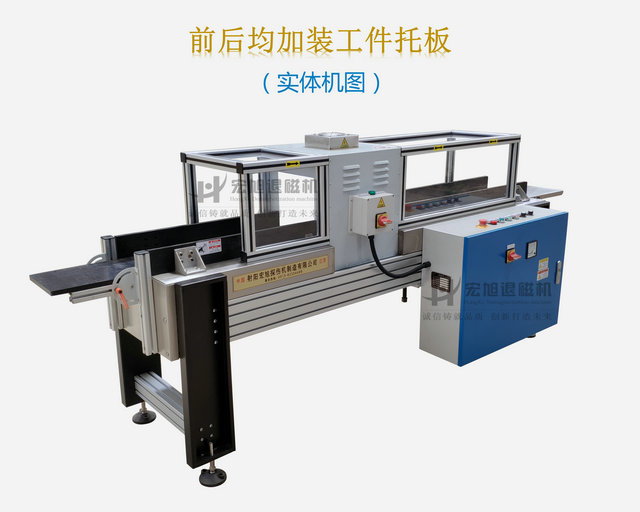

5、本機針對客戶退磁工藝的要求，在設備前后加裝工件托板，均為高度及前后距離可調型。
5.1 上料端托板采用鋁合金型材做支撐上面裝有厚板，通過可調位緊定手柄快速緊固，配有角度調節角件，可調節與輸送帶距離、角度亦可上下調節板與輸送帶的高度。厚板承載力高，用于料箱的擺放。
5.2 下料端托板采用304不銹鋼彎折而成，不銹鋼板不帶磁，用于被退磁零件的接料用，該托板通過螺栓與槽孔進行上升與下降調節，亦可前后調節?？梢晕⒄{(diào)托板與輸送帶的距離，確保退磁后零件的準確接料安全。

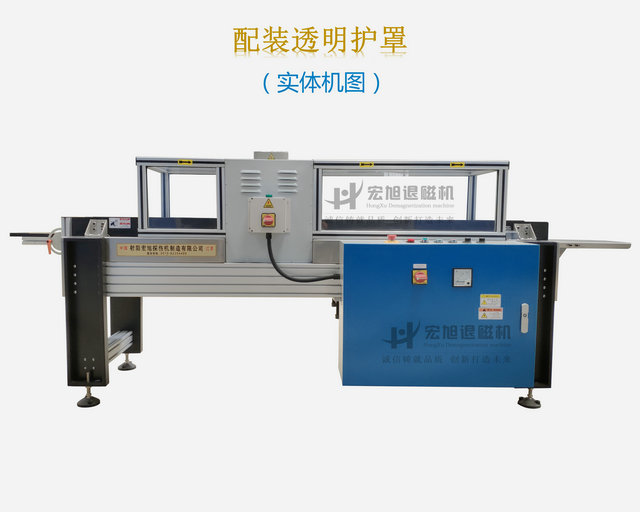

6、本輸送遠離式退磁機在輸送帶兩側加裝絕緣不導磁的導向板，同時加裝鋁合金型材作框架的透明護罩。

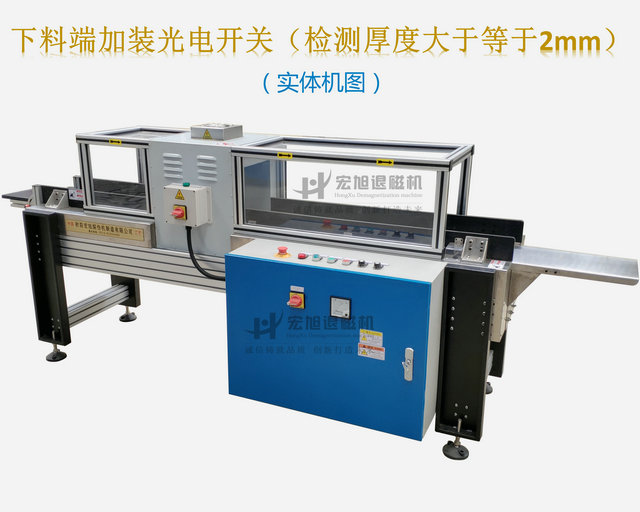

7、本機在設備的下料端加裝光電開關，可用于檢測厚度大于等于2mm的零件，用于計數或停止輸送。
退磁步驟：
上料——輸送——通過退磁線圈——遠離退磁——光電檢測（計數或停止輸送）
設備組成：

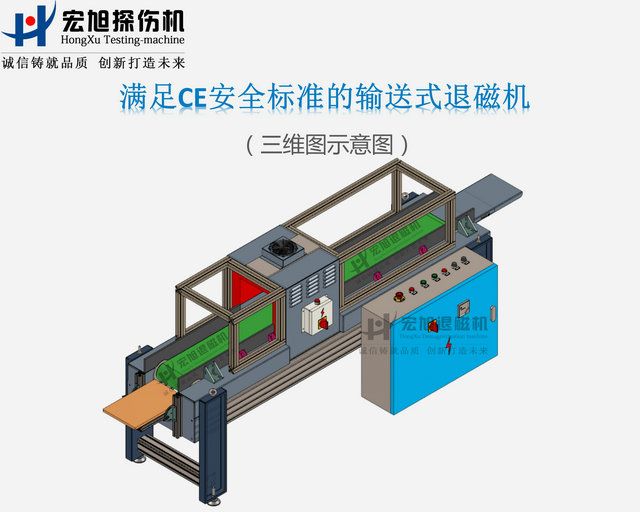

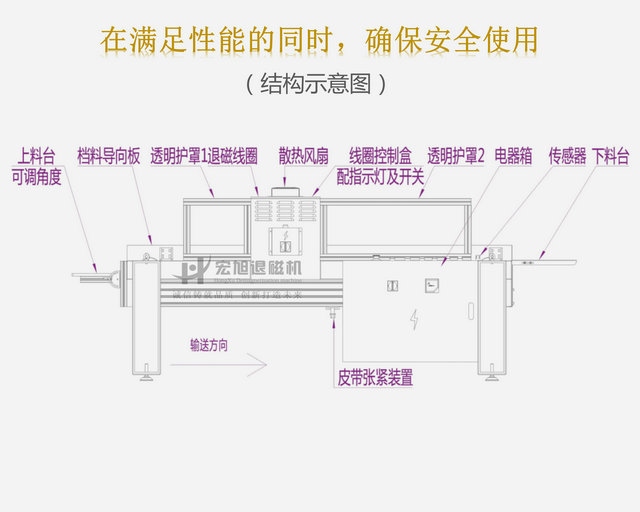

HCTD-250型輸送遠離式退磁整體結構采用機電一體設計制造，由高強度工業鋁合金型材框架、水平調整腳、退磁線圈、電動輸送機構、上料臺、下料臺、導向檔料板、透明護罩、電控箱、光電開關等組成。用于半自動批量退磁。
技術參數：
|
序號 |
名稱 |
說明 |
|
1 |
輸入電源 |
三相380V±10% 50HZ ，約30A(0-30A可調)； |
|
2 |
退磁方式 |
交流遠離式自動退磁； |
|
3 |
中心磁場強度 |
0-350Gs可調； |
|
5 |
防水工藝 |
工藝處理，有； |
|
6 |
降噪工藝 |
工藝處理，有； |
|
7 |
退磁效果 |
剩磁均≤0.2mT（2GS）不吸附鐵屑鐵末； |
|
9 |
輸送方式 |
電機輸送（速度變頻可調）0-15米/分鐘； |
|
10 |
輸送帶材質 |
PVC輸送帶； |
|
11 |
透明護罩 |
線圈前后加裝鋁合金型材做框架配有機玻璃的透明護罩； |
|
12 |
暫載率 |
100％；連續工作≥24小時； |
|
13 |
線圈絕緣電阻 |
≥100MΩ |
|
14 |
線圈外尺寸 |
寬×高×深：450mm×470mm×410 mm |
|
15 |
線圈窗口尺寸 |
寬×高×深：250mm×250mm×250mm。 |
|
16 |
重量 |
約300公斤 |
注明：本輸送遠離式退磁機屬于非標定制型設備，按需定制滿足需求單位對設備性能、制造標準各方面的要求，如需采購，請聯系我公司提供所需檢測零件的外型尺寸，退磁工藝要求以及對設備需符合標準的要注，我公司技術人員會第一時間與您溝通，給您提供詳細的設備方案及準確價格，確保您所采購設備符合貴公司的需要。
